تصاعد سقف الأرفف الكهروضوئية

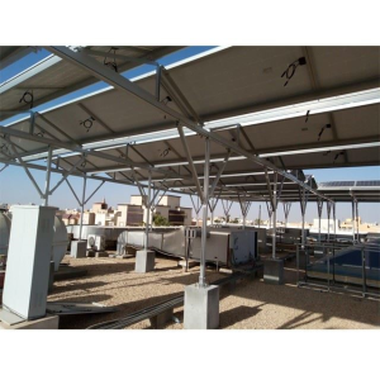

عند تثبيت الرفوف الكهروضوئية على الأسطح المسطحة ، من الضروري جعل الأجزاء المثبتة مسبقًا في الأساس ملحومة بإحكام أو متصلة بالقضبان الفولاذية لهيكل السقف الرئيسي. إذا تعذر إجراء اللحام والتوصيل بسبب القيود الهيكلية ، فيجب اعتماد أساس ثقل موازن للكتلة الخرسانية لزيادة الالتصاق بين الأساس والسقف ، ويمكن تثبيته بشكل أكبر باستخدام طريقة شد السلك أو تمديد الدعامة والتثبيت طريقة عرضت في وقت سابق. خاصة في المناطق المعرضة للأعاصير الساحلية الجنوبية الشرقية ، يرتبط أساس الثقل الموازن بشكل مباشر بسلامة نظام توليد الطاقة الكهروضوئية ، مما يؤثر على مجموعة الخلايا الكهروضوئية لمقاومة الأعاصير ، وهناك خطر أمني يتمثل في الانقلاب بسبب العاصفة ، وبالتالي فإن التصميم و يجب زيادة بناء أساس كتلة الثقل الموازن للحمل ، والمزيد من التعزيز. بالإضافة إلى ذلك ، فإن أساس الثقل الموازن الذي لا يحتوي على حمل حمولة كافٍ معرض لخطر التحرك محليًا ، مما قد يؤدي إلى تشوه الدعامة وتلف المكونات.

عند تركيب مصفوفة مربعة PV على سطح فولاذي ملون ، يمكن وضع الوحدات الكهروضوئية وتركيبها بالتوازي مع منحدر سطح السقف ، أو يمكن تصميمها لترتيبها عند ميل معين. يمكن توصيل حامل الوحدة بالهيكل الحامل للسقف من خلال موصلات ومثبتات مختلفة. في الوقت الحالي ، يكون سقف اللوح الفولاذي الملون في الغالب على شكل منحدر ، والمنحدر المشترك هو 5 في المائة و 10 في المائة ، ولوحة السقف عبارة عن صفيحة فولاذية مضغوطة أو لوحة شطيرة الضغط ، والجزء السفلي من خشب الصندل ، وخشب الصندل مبني على الدعم هيكل مثل الإطار الفولاذي الثلاثي المدخل. الأشكال الرئيسية لسقف الصفيحة الفولاذية الملونة الشائعة هي نوع حافة القفل المستقيم ، ونوع الزاوية تشي ، ونوع الحربة ، ونوع الظفر المفتوح ، وما إلى ذلك.
عند تركيب المصفوفة المربعة للوحدة الكهروضوئية على سطح الصفيحة الفولاذية الملونة ، فإن طريقة تركيبها لها علاقة مباشرة بهيكل الإطار الفولاذي الذي يدعم سقف الصفيحة الفولاذية الملونة ، وهيكل رف السقف ، وقوة وكمية شرائط خشب الصندل وشكل لوحة السقف ، إلخ. بالنسبة للهيكل الحامل المختلف لسقف الصفيحة الفولاذية الملونة ، سيتم اعتماد طرق تركيب مختلفة.
(1) يمكن للقوة الحاملة للإطار الفولاذي وإطار السقف وشريط خشب الصندل والقوة الصلبة للوحة السقف أن تلبي متطلبات التثبيت.
هذا الموقف هو أكثر ظروف التثبيت المعقولة ، ويمكن تثبيت قوس PV والمصفوفة المربعة مباشرة. استخدم الموصلات لتوصيل الدعامة الكهروضوئية بلوحة السقف ، في أقرب مكان ممكن من موضع قضيب خشب الصندل للتثبيت.
(2) يمكن للقوة الحاملة للإطار الفولاذي وقوس السقف وشريط خشب الصندل تلبية متطلبات التثبيت ، لكن القوة الصلبة للوحة السقف صغيرة والتشوه كبير.
يستخدم هذا النوع من السقف الفولاذي الملون بشكل أساسي في ورشة العمل البسيطة ، والمرآب ، والسرادق العام ، والمزرعة وبعض الأماكن الأخرى الأقل تطلبًا. يمكن توصيل الدعامة الكهروضوئية مباشرة بلوحة السقف في شريط خشب الصندل مباشرة باستخدام الموصلات ، أو يمكن توصيل الموصلات بقضيب خشب الصندل عن طريق اختراق لوحة السقف.
(3) فقط الإطار الفولاذي ودعم السقف يمكنهما تلبية متطلبات التثبيت ، والقدرة الاستيعابية للصنادل ولوحة السقف صغيرة.
في هذه الحالة ، يمكن توصيل الموصل فقط مباشرة بالإطار الفولاذي أو دعامة السقف ، كما تُستخدم طريقة التوصيل والتركيب المحددة لتوصيل الموصل من خلال لوحة السقف. طريقة أخرى هي قطع صفيحة السقف في موقع الدعامة الثابتة ولحامها بالإطار الفولاذي أو قوس السقف باستخدام الزوايا والقنوات كدعامات.
من بين الطرق العديدة المذكورة أعلاه ، يجب أن يأتي أي اتصال يتضمن اختراق السقف بحشية مقاومة للماء أو معالجته بمادة لاصقة هيكلية مانعة للتسرب لضمان القدرة على مقاومة الماء. إذا كانت قوة الإطار الفولاذي ، وقوس السقف ، وشريط خشب الصندل ولوحة السقف لا تلبي متطلبات التثبيت ، فلا يمكن إجراء تركيب مجموعة المربعات الكهروضوئية. إذا كان لابد من تثبيته ، فإن الهيكل الفولاذي بالكامل للسقف الفولاذي الملون يحتاج إلى إعادة تقوية أولاً.
في عملية بناء الأساس والمصفوفة المربعة الكهروضوئية ، من الضروري القضاء على ظاهرة عدم محاذاة أساس القوس ، والأعمدة الأمامية والخلفية للقوس ليست على خط وكذلك الحزم المتقاطعة لمربع المكون المصفوفة ليست على خط أفقي ، وتظهر ظاهرة شكل القوس أو شكل الموجة. يجب أيضًا تجنب الأضرار التي تلحق بالمباني والمرافق الملحقة قدر الإمكان ، وإذا كان الضرر المحلي ناتجًا عن الضرورة بسبب احتياجات البناء ، فيجب إصلاحه في الوقت المناسب بعد اكتمال البناء.
