القوس الشمسي وتعليمات تركيب المكونات

في الشتاء ، تم تكرار الضباب الدخاني ، وقد تم أخذ القضايا البيئية على محمل الجد من قبل الجمهور. شريحة الشمسية الموزعة تحظى بشعبية كبيرة بين الناس بسبب خصائص توفير الطاقة والحد من الانبعاثات. ومع ذلك ، بسبب تركيب بعض المؤسسات غير الرسمية في السوق الشمسية الموزعة ، يتم تقليل كمية توليد الطاقة الشمسية إلى حد كبير. لذلك ، يمكن لعمليات البناء المهنية تعظيم تأثير solars!

اليوم قاعة محاضرة ياتان Xinneng ، الرئيس تشن والجميع يتقاسم توجيهات قوسين الشمسية ومكونات أعمال التركيب.

I. إعداد التثبيت

أتمنى أن تكون بداية جيدة هي نصف النجاح. يمكن للعملية التحضيرية للتركيب الكامل في المرحلة المبكرة تسهيل البناء والتركيب اللاحقين. ما هي الاستعدادات المحددة للتركيب المسبق؟

1. قم بتثبيت التركيبات التقنية للمركبين

2. قم بإعداد التفريغ عند الموضع المقابل على كل سقف. ممرات المشاة والموظفين ، ووضع القنوات السائبة على السطح لتجنب الأضرار التي لحقت السقف. تنظيف نظام تصريف السقف لتجنب تدفق المياه غير المرضي خلال موسم الأمطار وتسبب خسائر لا داعي لها.

3 ، والتحقق من السقف قبل البناء ، إذا لم يجتمع اللقاء والتصميم ، وفقا لتصميم وتصميم القاع لضبط وفقا لذلك. يتم قياس العائد وفقاً لموضع الخط الأساسي المحدد في رسم التصميم ويتم التحكم في اتجاه الزاوية اليمنى لكل مربع.

4 ، رسومات تصميم المحاسبة ، وحساب استخدام القضبان قوس والاكسسوارات والملحقات في كل منطقة ، وفقا لعدد من المناطق وعملية البناء في دفعات.

5 ، ينبغي أن يكون مظهر قوس الشمسية والطبقة الواقية سليمة ، وإزالة الرمل والغبار والبقع على مكونات قوس ، والحفاظ على مكونات قوس الجافة ومرتبة.

6. التحقق من عضو قوس الشمسية لتشوه الانحناء واضحة. يحظر استخدام المكونات التي لا تستوفي متطلبات التثبيت.

7 ، بعد يتم نقل s قوس الشمسية والمكونات إلى السقف وفقا لاستخدام كل منطقة ، يتم ترتيب الأفراد في الوقت المناسب لتفريقها.

الثانية ، تركيب شريحة والمكون

جاهز ، بدأ الحدث الرئيسي ، تركيب الأقواس والمكونات.

1. تركيب قوس الشمسية ق

1 وفقا للحزم المائل b dia dia dia dia dia dia dia dia dia dia dia dia dia dia dia → → → → → → → → → → should should should should should should should should should should should should should should should should should should should should should in → in بعد تثبيت العوارض ، تحقق من كل رافدة. يجب ألا تتجاوز درجة انحناء كل طبقة 1 مم.

2 بعد الانتهاء من مجموعة من الأقواس ، قم بإجراء فحص دقيق لموضع القوس. تكمن طريقة المعايرة في القوس في التحقق أولاً من عمود القوس كإطار مرجعي ، ومن ثم تحقق من الإطار المرجعي باعتباره شبه مركزي ، والتحقق من حالة الشد الخاصة بالمسمار أثناء عملية الفحص ، وإذا لزم الأمر ، قم بإجراء التثبيت الثاني لضمان الثبات الكلي للشريحة.

يجب أن يفي 3 عمودي التثبيت قوس والزاوية المتطلبات التالية

2 ، تركيب المكونات

1 مكون بعد خانة الاختيار:

ا. بعد فتح الصندوق ، تحقق أولاً من المكونات من الجانب للتلف. إذا كان هناك أي ضرر ، يرجى إبلاغ قسم المواد في إدارة المشروع وتسليمه إلى طاقم المواد.

ب. عند نقل المكونات ، من الضروري التحقق مما إذا كان الزجاج الموجود في مقدمة وخلف كل مكون يحتوي على عمليات التقطيع أو الانعطاف أو التكسير. تحقق من صندوق الوصل لإزالة الصم أو فك القوقعة أو سقوطها. تحقق من الكابلات الكهروضوئية ورؤساء الذكور والإناث لتشويه البثق. أو مكسورة. في حالة حدوث الظاهرة أعلاه ، يجب وضع المكونات جانباً بشكل صحيح. عند وضعها ، تجنب الضرر الثانوي للمكونات. يمنع منعا باتا نقل المكونات التالفة إلى موقع البناء. في الوقت نفسه لاكتشاف المشاكل المذكورة أعلاه ، ينبغي إبلاغ موظفي المشروع في الوقت المناسب وتسليمهم إلى الموظفين الماديين.

2 تركيب وحدة PV

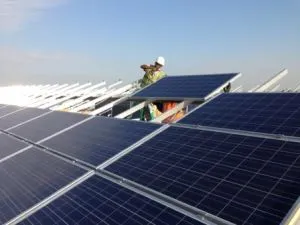

تركيب لوحة سول

ينبغي التعامل مع لوحة البطارية بخفة أثناء النقل ، لا يوجد تأثير قوي والاهتزاز ، لا ضغط ثقيل. يجب أن يكون تركيب اللوحة من الجزء السفلي في أول عملية تثبيت على شكل كتلة ، يجب معالجة عملية التثبيت برفق لتجنب تلف سطح الزجاج الواقي ؛ يجب أن يكون تركيب اللوحة أفقيًا وعموديًا ، كما أن تباعد الألواح في نفس الصفيف متناسق ؛ الانتباه إلى اتجاه مربع تقاطع لوحة.

ب. يتم إصلاح لوحة البطارية

يتم إصلاح لوحة البطارية على سكة التوجيه بواسطة المشبك. من أجل ضمان الهامش القابل للتعديل للمشبك والمكون ، لا يجب تشديد براغي التوصيل.

c.B بطارية المجلس الأسلاك

وفقا لرسومات التصميم لتحديد وضع الأسلاك لوحة البطارية. يجب أن تلبي أسلاك لوحة البطارية متطلبات رسومات التصميم ؛ يتم استخدام الأسلاك من قبل الشركة المصنعة للوحة البطارية لتوفير موصلات التوصيل ، يجب أن تكون الأسلاك حذرة لا يتم عكس الأقطاب الإيجابية والسلبية لضمان الأسلاك الصحيحة. بعد توصيل كل سلسلة من لوحات البطاريات ، تحقق من أن فولطية الدائرة المفتوحة لسلسلة لوحة البطارية صحيحة. بعد أن يكون الاتصال صحيحًا ، افصل توصيل أحد لوحات البطارية لضمان التشغيل الآمن للعملية اللاحقة.

د. قم بتثبيت التعديل الخشن.

يجب وضع موضع الخط لكل سطر من المكونات ، ويجب أن يكون الخط موازياً لخط المنتصف للسلسلة. أثناء عملية التثبيت ، يجب التعامل معها برفق لتجنب إتلاف سطح الزجاج. لا ينبغي على موظفي البناء أن يتقدموا على المكونات أثناء تركيب المكونات. أثناء التثبيت وحركة المكونات ، لا ينبغي سحب الأسلاك. يجب تثبيت المكونات من الأسفل إلى الأعلى ، والكتلة بالكتلة ، وشد مسامير التثبيت. عندما يتم تثبيت المكون ، يجب أن يكون أفقي ورأسي وفقا لحبل دفع. عند التثبيت ، والانتباه إلى مربع تقاطع المكونات في الطرف العلوي من سعر المجموعة.

ه. تسوية دقيقة لسطح تركيب المكونات.

اضبط تسطح المكونين في كل صف بحيث يكون السطح العلوي على نفس المستوى وفحص التوازي للحافة السفلية لكل صف من المكونات. تشديد جميع البراغي.

III. تأريض السكك الحديدية

التأريض للسكك الحديدية في المشروع جزء مهم لضمان سلامة المشروع.

يجب أن تكون المكونات والقضبان والتركيبات متصلة بشكل موثوق به. ﯾﺟب ﺗﺄرﯾض ﻗﺿﺑﺎن اﻟدﻟﯾل ﻟﮐل ﻣﺟﻣوﻋﺔ ﻣرﺑﻌﺔ ﻣن اﻟﻔوﻻذ اﻟﻣﺳطﺢ ، واﻟﻣرﺑوب ، واﻟﻣﺗﺻل ﺑﻧظﺎم ﺗﺄرﯾض اﻟﻣﺻﻧﻊ.
